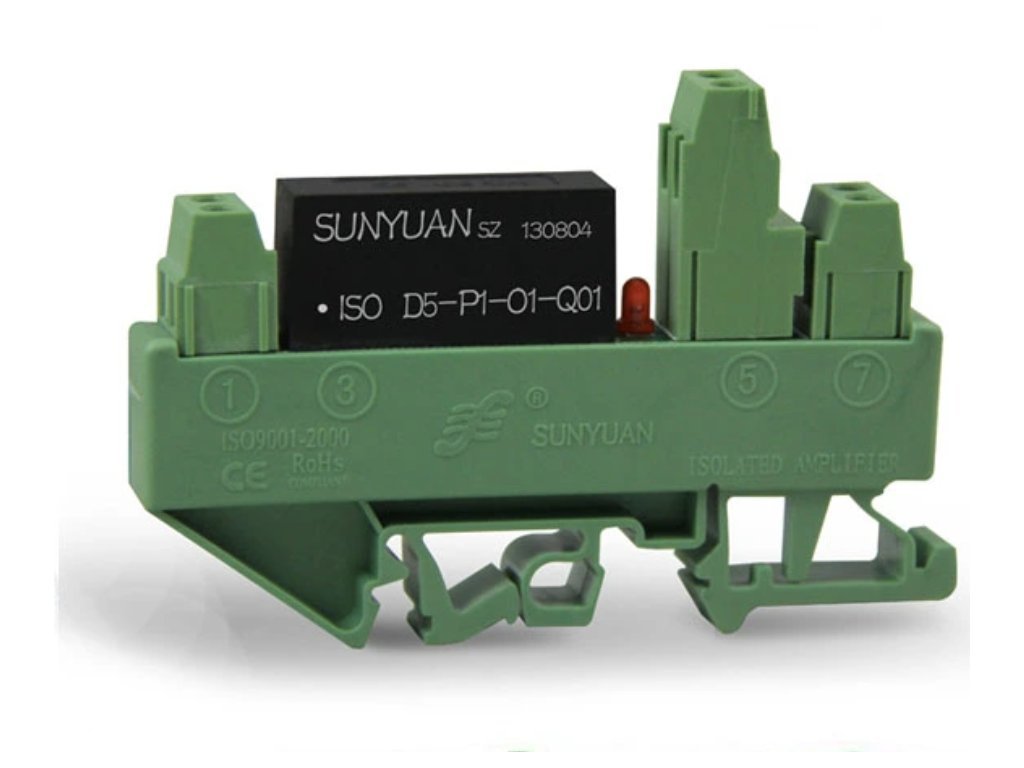

Adaptér PWM na 0-10V
Používá se, když je potřeba pouze jeden analogový výstup 0-10V.
| Kategorie: | Příslušenství |
|---|---|
| ? Napájení: | 24VDC +-10% |
| ? Přesnost: | 5% |
| ? Rozsah: | PWM signál na 0-10V |
| ? Max. vlhkost: | 10 ~ 90% (bez kondenzace) |
| ? Provozní teplota: | -20 °C ~ + 50 °C |
| ? Frekvence PWM: | 100 Hz - 900 Hz |
| ? Obal: | Protipožární standard UL94V-0 |
Vlastnosti
- Zdroj energie / vstupní signál / výstupní signál: izolace 3 KVDC
- Jemné doladění výstupního napětí potenciometrem
Konfigurace
- Definujte UO na modulu TapHome jako „LED Dimmer“
- Nastavte frekvenci PWM = 200 Hz
- V aplikaci TapHome nastavte hodnotu výstupu na 50%. Změřte napětí mezi GND a výstupem 0-10 pomocí multimetru. Upravujte potenciometr, dokud multimetr neukáže 5,00 V ss. Tím se kalibruje váš pulzní signál do tohoto modulu. Pamatujte, že pokud se frekvence změní, bude možná nutné znovu provést kalibraci adaptéru.
