Senzor přítomnosti

Detekční úhel 120° ( ±60° ), což znamená, že při umístění senzoru do výšky 3m je průměr detekce pohybu 8m a průměr detekce jemného pohybu 4m.

Neinstalujte dva senzory otočené proti sobě nebo blíže než 4m od sebe.

Instalační otvor: průměr 51 - 56mm. Vnější rozměr: průměr 61mm. Podrobný výkres lze stáhnout v sekci Související soubory.

UI vstup pro připojení NTC teploměru nebo stavového kontaktu.

Krytí IP20, provozní teplota: -20 °C až +55 °C, nesmí dojít ke kondenzaci vlhkosti. Senzor není vodotěsný ani prachotěsný a je určen pro použití v interiéru.

Vibrace nebo otřesy mohou způsobit nesprávnou funkci senzoru.

Maximální ztrátový výkon 0,5W

Napájení 24 VDC ±10%

Detekce pohybu a přítomnosti

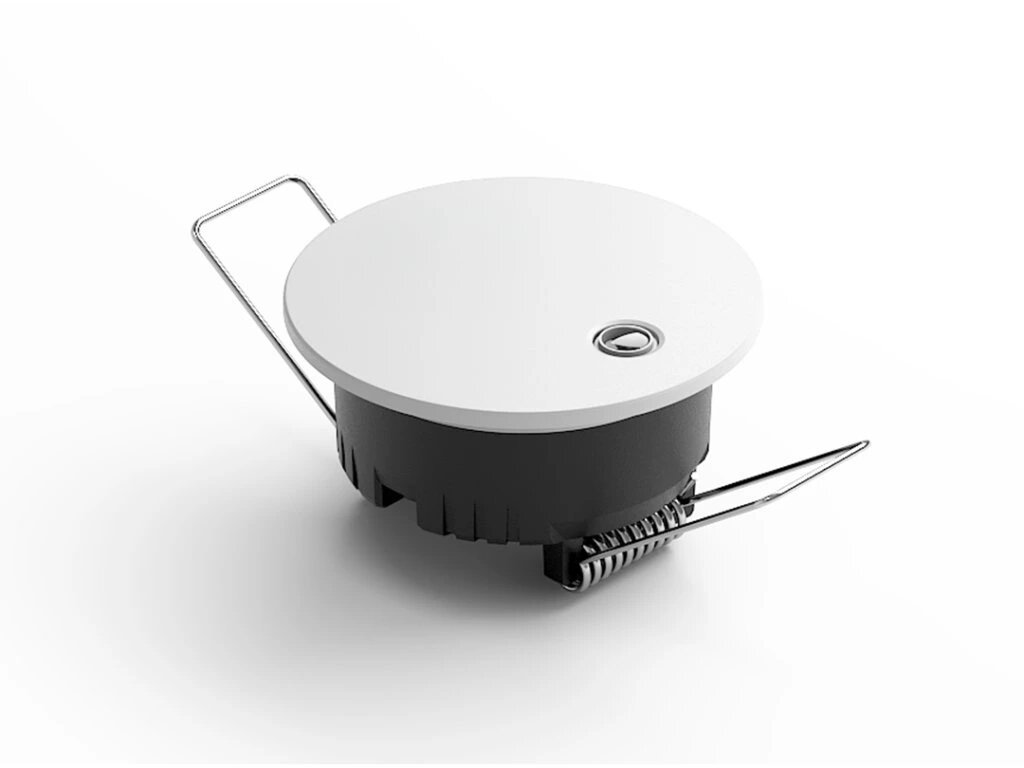

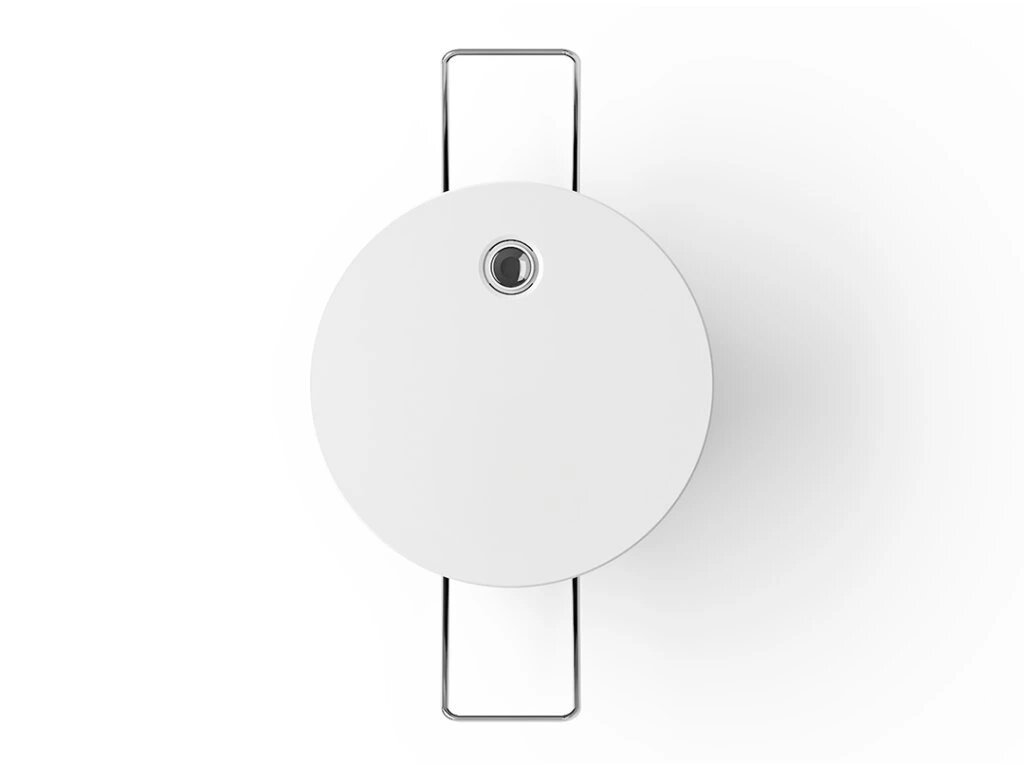

Radarový senzor

RADAR  //  DUAL  //  DUAL+CO2

• Detekce pohybu až do 10m. Detekce stacionárních osob (mikropohyby) přibližně do 4m.
• Detekční úhel 120° ( ±60° ), mrtvá zóna přibližně 50cm.
• Částečná možnost omezení detekční vzdálenosti. Signál se skládá ze 16 úrovní, přičemž každá úroveň má délku přibližně 70cm.
• Díky softwarové kalibraci lze nastavit toleranci na šum v jednotlivých vzdálenostních úrovních. Například pokud se ventilátor nachází ve fixní poloze vůči senzoru, kalibrací lze tuto úroveň znecitlivět, aby nevyvolávala falešný pohyb.
• 24GHz vlny mohou proniknout tenkými materiály, jako jsou závěsy, záclony, a částečně i interiérové dveře, plast nebo sklo.
• Na rozdíl od PIR senzoru radar nereaguje na změny teploty.
• Nevýhoda: Falešný poplach může způsobit rotující ventilátor nebo například pohyb pevného objektu v místnosti (např. automatické otevření okna na větrání).
• Pozor: Ignorování domácích mazlíčků nebo robotického vysavače v malém rádiusu pod senzorem vyžaduje výrazné snížení citlivosti.

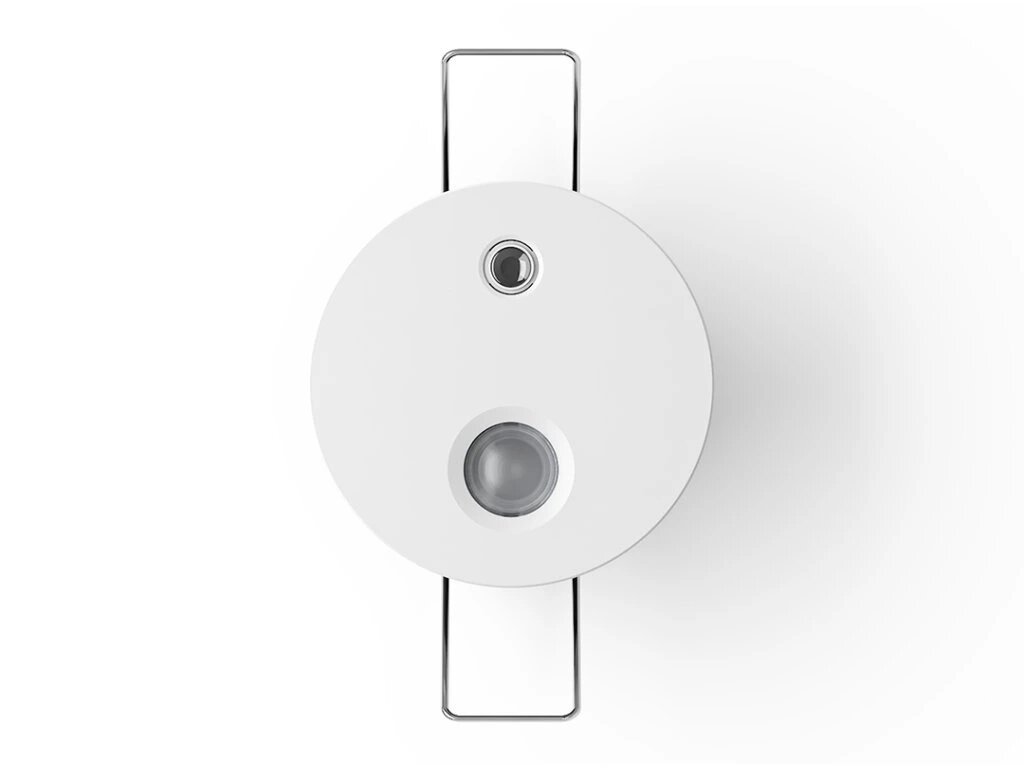

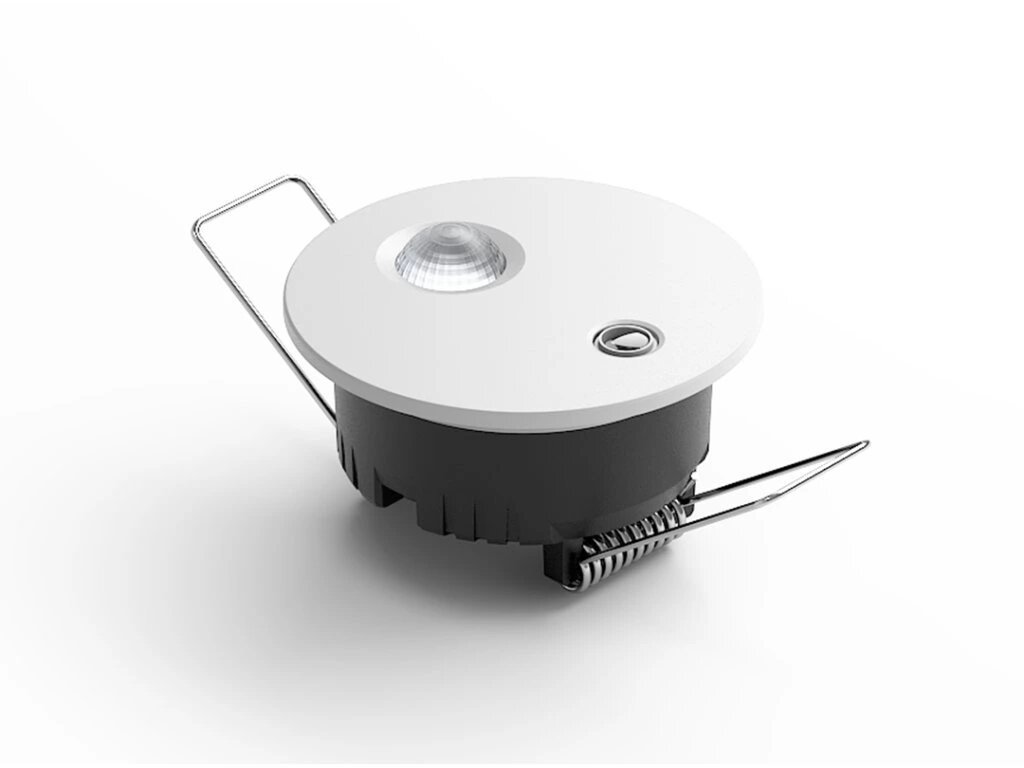

PIR senzor (pasivní infračervený)

DUAL  //  DUAL+CO2

Pyroelektrický infračervený senzor, který detekuje změny infračerveného záření. Dokáže rozpoznat pohyb a přítomnost objektů vyzařujících teplo, například lidského těla. K detekci vyžaduje přímé zorné pole.

Pohyb je detekován změnou vyzařovaného tepla mezi zónami:

• Detekční úhel 125° ( ±62.5° )
• Špičkový senzor Panasonic PaPir EKMC260811
• Senzor nemusí správně detekovat, pokud nedochází k pohybu tepelného zdroje, neprobíhá změna teploty zdroje tepla nebo se v okolí nacházejí jiné tepelné zdroje.

Vyhodnocovací logika

RADAR  //  DUAL  //  DUAL+CO2

Senzor přítomnosti vyhodnocuje a posílá po sběrnici paralelně 3 stavy. Každý z nich lze detailně nakonfigurovat v servisních nastaveních:

• Pohyb: Citlivá a rychlá reakce na přítomnost, stejně citlivá a rychlá reakce na její ztrátu.
• Přítomnost: Opatrná reakce na přítomnost, velmi citlivá reakce na její prodlužování v dostatečně dlouhém časovém horizontu (typicky 10 minut).
• Alarm: Velmi opatrná reakce na přítomnost, prodlužování přítomnosti není důležité.

Senzor intenzity osvětlení

RADAR  //  DUAL  //  DUAL+CO2

• Rozsah 0 až 1000 lux
• Detekční úhel přibližně 120° ( ±60° )
• Světelnost vyhodnocují dva snímače, 400 - 650 nm a 550 - 950 nm, přičemž výsledné luxy jsou počítány jako kombinace výstupu těchto dvou snímačů.

Integrovaný CO2 senzor

DUAL+CO2

Větrací otvory pro CO₂ senzor jsou umístěny kolem světlovodu. Jelikož jsou větrací otvory co nejmenší, dochází k prodlevě měření přibližně 10 minut oproti měření na přímém vzduchu.

Pozor – v místnosti bez proudění vzduchu budou hodnoty CO₂ u stropu nižší než reálné hodnoty ve výšce postele (během spánku). Doporučujeme používat měření CO₂ pouze v prostorech s nepřetržitou rekuperací vzduchu.
