1-Wire to USB adaptér
USB adaptér pre pripojenie 1-Wire teplotných senzorov (DS18B20) k PC alebo TapHome Core. Napájanie senzorov priamo cez USB port
| Kategória: | Príslušenstvo |
|---|
Adaptér DS9490R je USB mostík s RJ11 rozhraním pre pripojenie 1-Wire zariadení. Umožňuje pripojenie až 100 teplotných senzorov DS18B20 na jednu zbernicu s maximálnou dĺžkou kábla 100 metrov.
Využitie
- Meranie teploty v kotolniach, akumulačných nádržiach, bazénoch
- Monitorovanie teploty v serverovniach a dátových centrách
- Teplotné mapy podlahového kúrenia
- Meranie vonkajšej a vnútornej teploty
Technické špecifikácie
| Parameter | Hodnota |
|---|---|
| Rozhranie | USB 2.0 / 3.0 |
| Konektor senzorov | RJ11 (6P6C) |
| Napájanie senzorov | 5V DC cez USB (max. 25 mA) |
| Spotreba | 58 mA aktívny / 0.5 mA suspend |
| Podporované senzory | DS18B20, DS18S20, iButton |
| Max. počet senzorov | ~100 ks |
| Max. dĺžka kábla | 100 m |

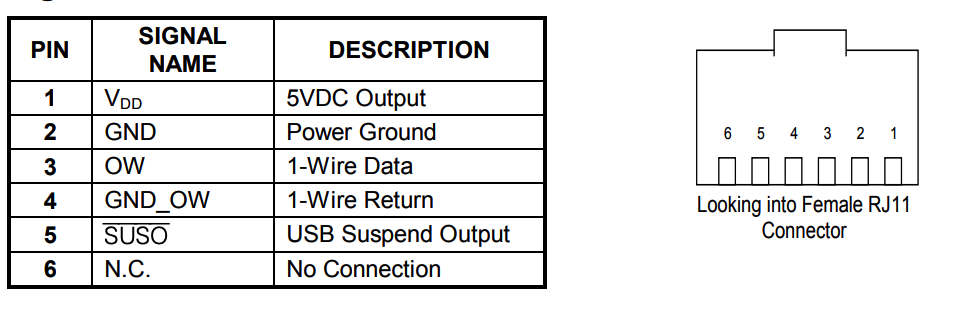

Schéma zapojenia RJ11
| Pin | Signál | Popis |
|---|---|---|
| 1 | VDD | 5V DC výstup |
| 2 | GND | Napájacia zem |
| 3 | OW | 1-Wire dáta |
| 4 | GND_OW | 1-Wire zem |
| 5 | SUSO | USB Suspend výstup |
| 6 | N.C. | Nepripojené |
Pripojenie senzorov

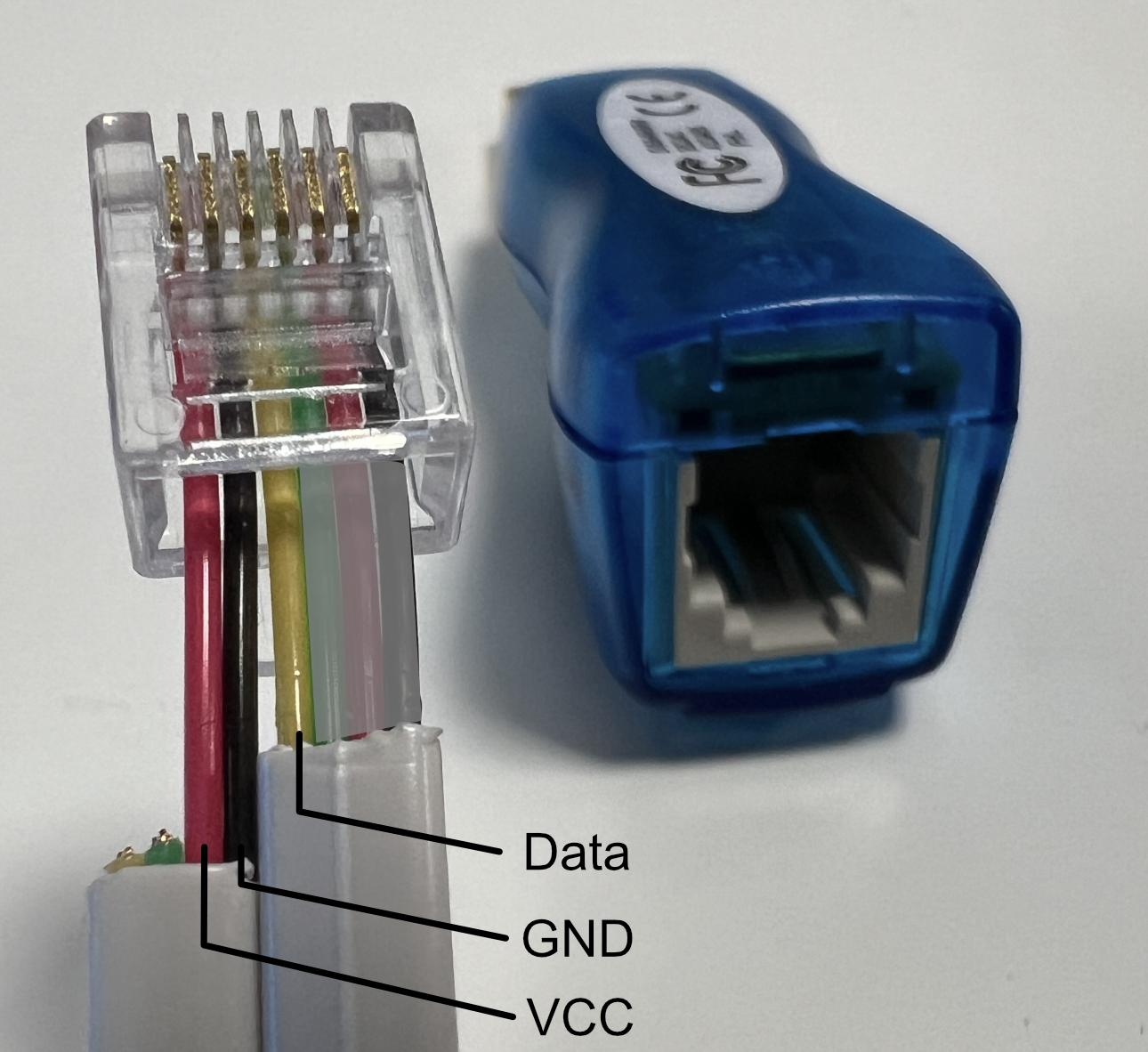

Pre pripojenie senzorov DS18B20 k RJ11 konektoru použite 3 vodiče:
- VCC (červený) → Pin 1 (VDD)
- GND (zelený) → Pin 2 alebo 4
- DATA (biely/žltý) → Pin 3 (OW) Poznámka: Pre vzdialenosti nad 10 metrov odporúčame použiť tienený kábel (napr. FTP Cat5) a pridať pull-up rezistor 4.7kΩ medzi VDD a DATA.
Kompatibilita
Adaptér je priamo podporovaný v TapHome Core od verzie 2023.2. Po pripojení k USB portu riadiacej jednotky sa automaticky detegujú všetky pripojené 1-Wire senzory.
