12 DO
Výkonný reléový výstupný modul. Priemyselná ochrana s viacerými teplotnými senzormi vedľa relé, aby sa zabránilo prehriatiu. Softvér modulu zaisťuje, že celková spínaná záťaž nepresahuje výkon hlavného ističa. Môže byť pripojených viac fáz. Pevné skrutkové svorky neuvoľňujú káble. Všetky výstupy sú univerzálne pre samostatný spínaný výstup, AC motor ovládania žalúzií alebo PWM. Žiadne výstupy zostanú nevyužité.
| Kategória: | Riadiaca jednotka a IO moduly |
|---|---|
| ? Napájení: | 24VDC +-10% |
| ? Krytí: | IP20 |
| ? DIN lišta: | 6 modulů. Šířka 107 mm | Výška 59 mm |
| ? Relé: | 16A |
| ? Max. zatížení: | 50A |
| ? Provozní teplota: | -20 °C až 40 °C |
Nová revízia 3.0
Zlepšili sme 2 najčastejšie príčiny reklamácií:
- Nový ochranný čip TBU-RS085-300-WH zabezpečuje robustnú ochranu zbernice pred prepätím a skratom
- Vymenený DC/DC menič za robustnejší model
Vlastnosti
- 12x bezpotenciálové reléové výstupy, 16 A
- Životnosť relé: 100 000 cyklov pri maximálnom zaťažení, 2 000 000 cyklov pri priemernom zaťažení
- Maximálne celkové zaťaženie 50 A
- Konfigurácie výstupu:
- Samostatný spínaný výstup
- AC motor žalúzií s vnútorným blokovaním oboch výstupov
- PWM výstup
- Spotreba energie v pohotovostnom režime: 1 W
- Spotreba energie na jedno sepnuté relé: 0,4 W
- Stratový výkon na 1 A: 0,16 W
- Maximálny stratový výkon pri plnom zaťažení 70 A pri všetkých sepnutých reléach: 1 + 0,4×12 + 0,16×70 = 17 W
- Napájanie 24 VDC ±10 %
- Ochrana: IP20, prevádzková teplota: −20 °C až 40 °C
- DIN lišta, 6 modulov. Šírka 107 mm, výška 59 mm
- Prierez vodičov: 0,2–2,5 mm² (AWG 24–14)
- Utahovací moment skrutiek svoriek: 0,5–0,7 Nm
- Dĺžka odizolovanej časti vodiča: 6,5–7,5 mm

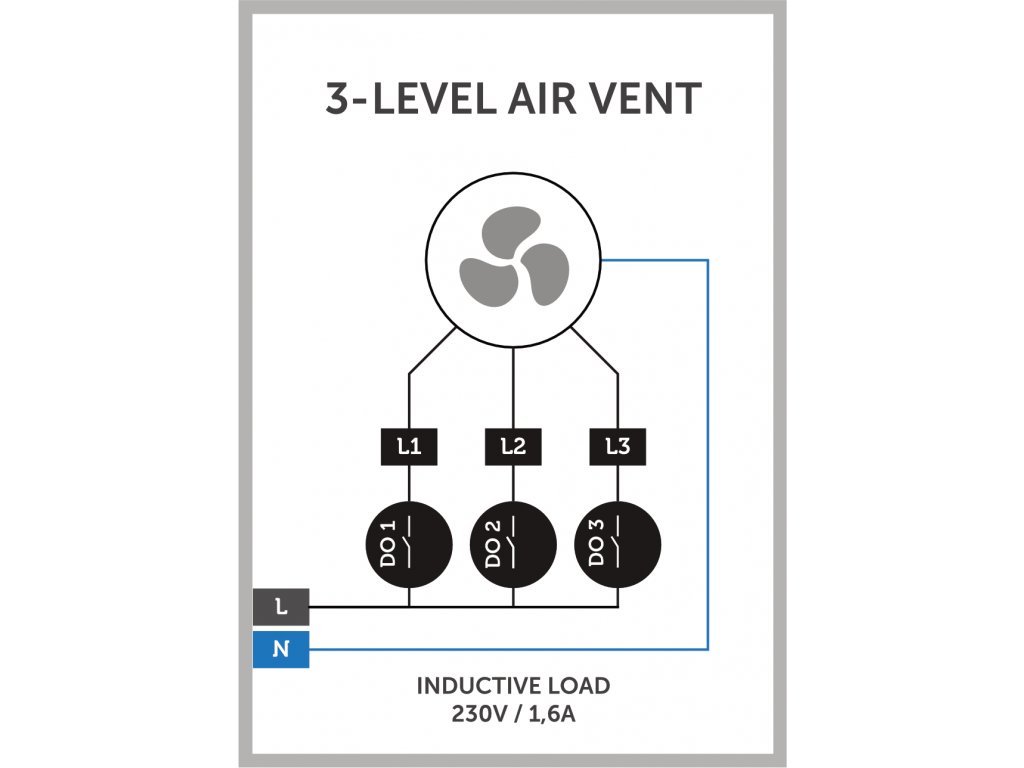

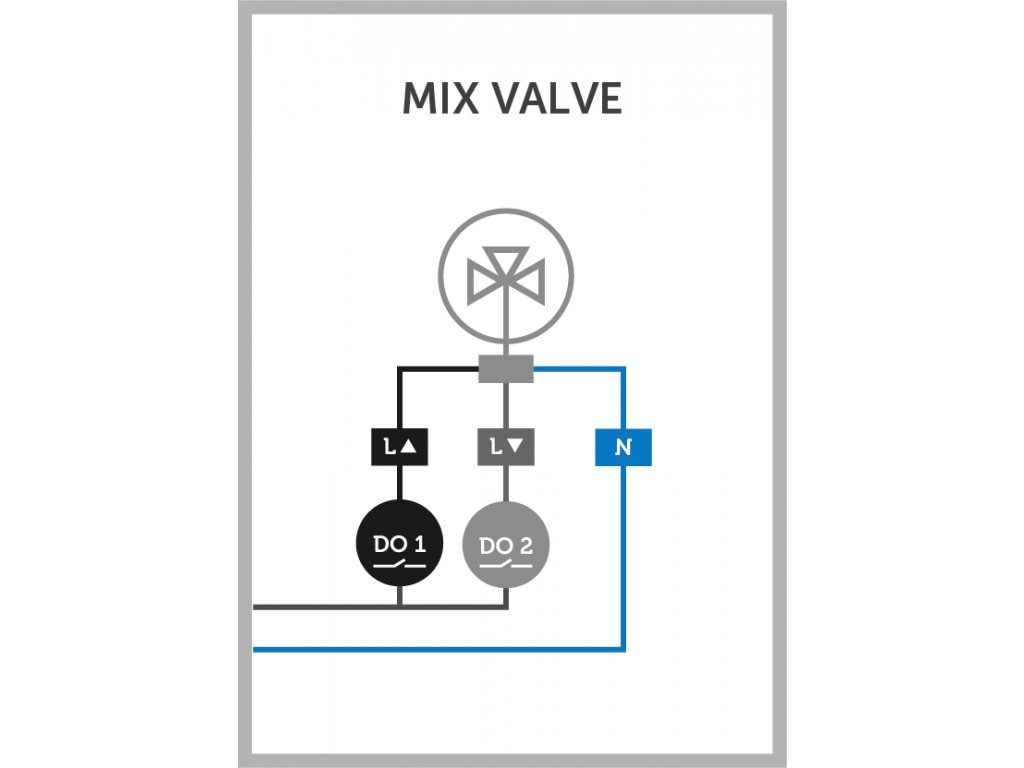

Informácie o zapojení
Každé relé je bezpotenciálové. Výstupy zapojte nasledujúcim spôsobom:
- Prívod fázy (Lx) z rozvádzača pripojte na prvú skrutkovú svorku prvého výstupu.
- Pripravte si krátke prepojovacie káble („mostíky“) a prepojte ich z tej istej svorky na spoločnú skrutku nasledujúceho výstupu a pokračujte tak pre všetky výstupy, ktoré zdieľajú rovnakú fázu.
- Každú druhú skrutkovú svorku reléového výstupu pripojte k príslušnému spotrebiču (svetlo, zásuvka, motor atď.).
- Neutrál (N) každého spotrebiča pripojte priamo na neutrálnu zbernicu, nie cez modul.
- V prípade potreby je možné použiť viac fáz pre rôzne skupiny výstupov.
