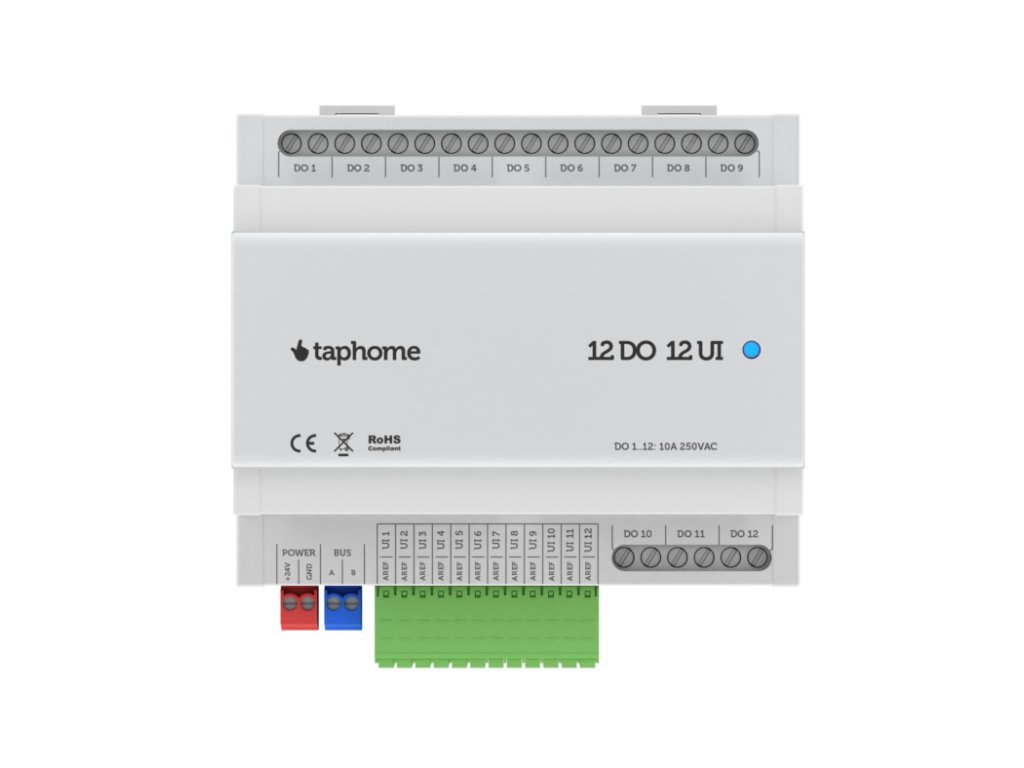

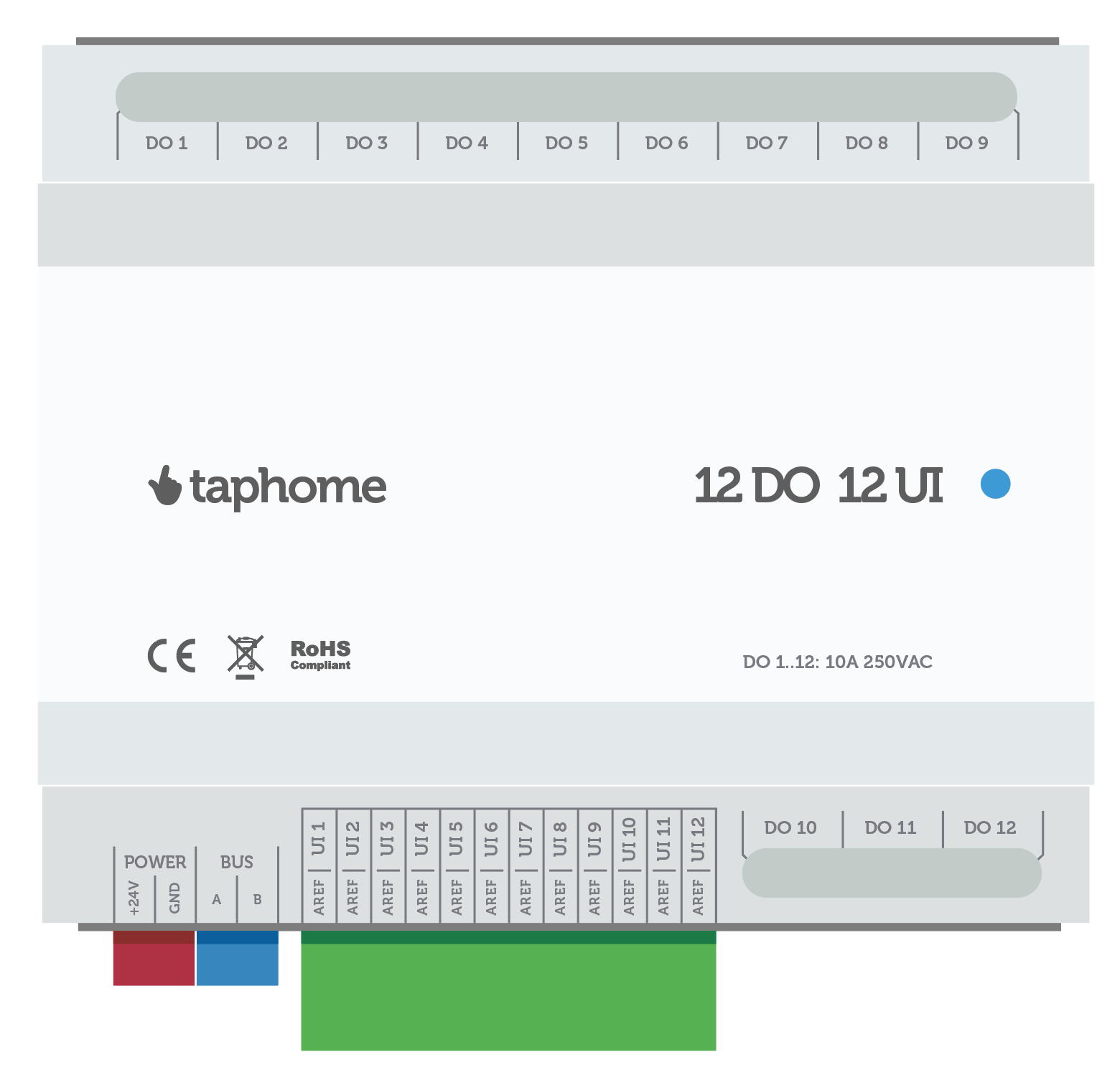

12 DO / 12 UI

Vylepšenia v revízii 2.0

• Znížená spotreba relé výstupov v zapnutom stave
• Dvojradový konektor na UI vstupy - 2 dierky pre každý UI vstup

Vlastnosti

• 12x bezpotenciálové reléové výstupy
  • Maximálna spínaná záťaž 16 A
  • Maximálna dlhodobá záťaž 10 A
  • Životnosť relé: 100 000 cyklov pri maximálnom zaťažení, 2 000 000 cyklov pri priemernom zaťažení
  • Maximálne celkové zaťaženie 50 A
  • Senzory v blízkosti relé monitorujú ich teplotu a v prípade prekročenia bezpečnej teploty ich vypnú, chyba sa zobrazí v aplikácii
• Konfigurácie výstupu:
  • Samostatný spínaný výstup
  • AC žalúzie s vnútorným blokovaním oboch výstupov
  • PWM výstup
• 12 univerzálnych vstupov konfigurovateľných pre:
  • NTC teplotné vstupy s rozsahom merania odporu 100 Ohm – 100 kOhm ±50 Ohm. Odchýlka merania pri použití 1 km kábla Cat6: -0,3 °C pri referenčnej teplote 25 °C. Terminál AREF zaručuje meranie teploty bez šumu.
  • Vstupy pre tlačidlá
  • Reed / stavové vstupy
  • Vstupy počítadla impulzov, frekvencia 200 Hz na kanál, vzorkovacia frekvencia 400 Hz na kanál, doba impulzu > 2,5 milisekundy
  • Analógové vstupy 0–10 V s rozsahom merania napätia 0–26 VDC, jednovývodový typ, rozlíšenie 12 bitov, presnosť 0,1 % z plného rozsahu, vstupná impedancia > 100 kOhm, potlačenie spoločného signálu 50 dB pri 60 Hz, konverzný čas 1250 ms
  • Pre analógový vstup 4-20 mA je potrebné pripojiť 500 Ohm rezistor a nastaviť v Servisnom nastavení vstupné minimálne napätie na 2V (screenshot v galérii)
• Spotreba energie v pohotovostnom režime: 1 W
• Spotreba energie pre jedno zapnuté relé: 0,8 W
• Stratový výkon pre každý 1 A zaťaženia: 0,16 W
• Maximálny stratový výkon pri plnom zaťažení 20 A pre všetky zapnuté relé: 1 + 0,8 × 12 + 0,16 × 20 = 13,8 W
• Napájanie 24 VDC ±10 %
• Krytie: IP20, prevádzková teplota: -20 °C až 40 °C
• DIN lišta, 6 modulov. Šírka 107 mm, výška 59 mm

Informácie o zapojení

Reléové výstupy (DO1–DO12)

Každé relé je beznapäťové. Maximálny prierez vodiča pre skrutkové svorky: 2,5 mm².

Výstupy zapojte nasledujúcim spôsobom:

• Prívod fázy (Lx) z rozvádzača pripojte na prvú skrutkovú svorku prvého výstupu.
• Pripravte si krátke prepojovacie káble („mostíky“) a prepojte ich z tej istej svorky na spoločnú skrutku nasledujúceho výstupu a pokračujte tak pre všetky výstupy, ktoré zdieľajú rovnakú fázu.
• Každú druhú skrutkovú svorku reléového výstupu pripojte k príslušnému spotrebiču (svetlo, zásuvka, motor atď.).
• Neutrál (N) každého spotrebiča pripojte priamo na neutrálnu zbernicu, nie cez modul.
• V prípade potreby je možné použiť viac fáz pre rôzne skupiny výstupov.

Univerzálne vstupy (UI1–UI12)

• Všetky vstupy sú zapojené UI ↔ AREF.
