16 DO

Vlastnosti

• 16x bezpotenciálové reléové výstupy, 16A.
  • Pri trvalej záťaži nad 10 A alebo pri indukčných/kapacitných záťažiach odporúčame použiť výkonnejšie externé relé.
  • Životnosť relé: typicky 1×10⁵ spínacích cyklov pri 16 A rezistívne (1 s ON / 9 s OFF), 1×10⁶ mechanických cyklov.
  • Maximálne celkové zaťaženie 50A.
  • Odporúčané hodnoty platia pre rezistívne zaťaženie. Kontaktný materiál AgSnO₂. Izolácia 4 kV medzi cievkou a kontaktmi, 1 kV medzi otvorenými kontaktmi. Časy: tON ≤ 10 ms, tOFF ≤ 5 ms.
• Konfigurácie výstupu:
  • Samostatný spínaný výstup
  • AC žalúzia s vnútorným blokovaním oboch výstupov
  • PWM len nízkofrekvenčne (mechanické relé – odporúčané ≤ 0,5 Hz, inak výrazne klesá životnosť).

• Spotreba energie:

  • Standby režim: 1 W
  • 0,2 W na jedno zopnuté relé (cievka 24 V „C“ ≈ 2 800 Ω → ~8,6 mA → ~0,2 W)
  • Stratový výkon na každý 1 A prúdovej záťaže: ~0,16 W
  • Max. stratový výkon pri plnom zaťažení 50 A a všetkých 16 relé zopnutých: 1 W + 0,2 W×16 + 0,16 W×50 ≈ 12,2 W

• Napájanie 24 VDC ±10 %

• Ochrana: IP20, prevádzková teplota: -20 °C až 40 °C
• DIN lišta, 6 modulov. Šírka 107 mm, výška 59 mm

Informácie o zapojení

Každé relé je beznapäťové.

• Prierez vodičov: 0,2–2,5 mm² (AWG 24–12)
• Utahovací moment skrutiek svoriek: 0,4 Nm
• Dĺžka odizolovanej časti vodiča: 6 mm

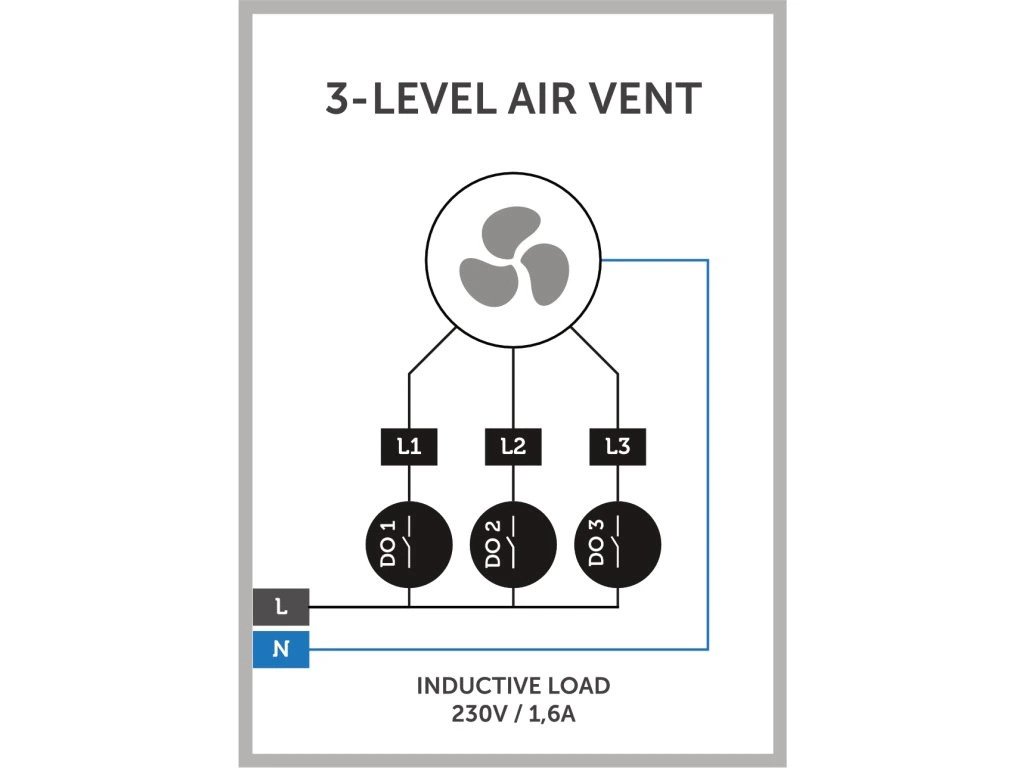

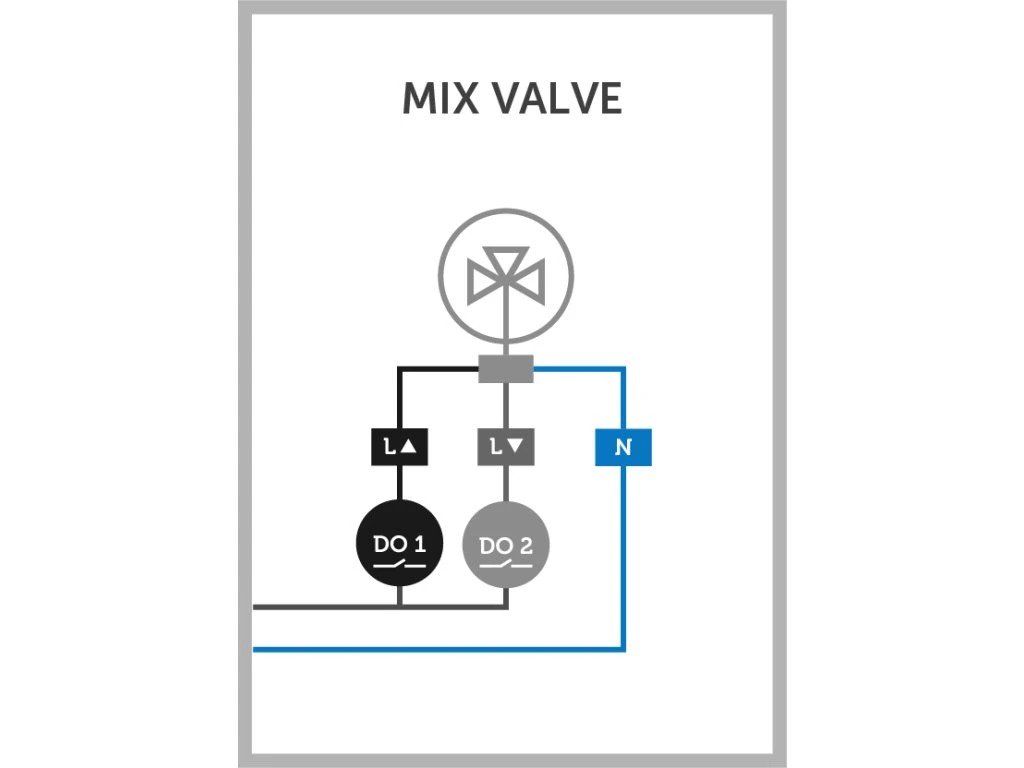

Výstupy zapojte nasledujúcim spôsobom:

• Prívod fázy (Lx) z rozvádzača pripojte na prvú skrutkovú svorku prvého výstupu.
• Pripravte si krátke prepojovacie káble („mostíky“) a prepojte ich z tej istej svorky na spoločnú skrutku nasledujúceho výstupu a pokračujte tak pre všetky výstupy, ktoré zdieľajú rovnakú fázu.
• Každú druhú skrutkovú svorku reléového výstupu pripojte k príslušnému spotrebiču (svetlo, zásuvka, motor atď.).
• Neutrál (N) každého spotrebiča pripojte priamo na neutrálnu zbernicu, nie cez modul.
• V prípade potreby je možné použiť viac fáz pre rôzne skupiny výstupov.
