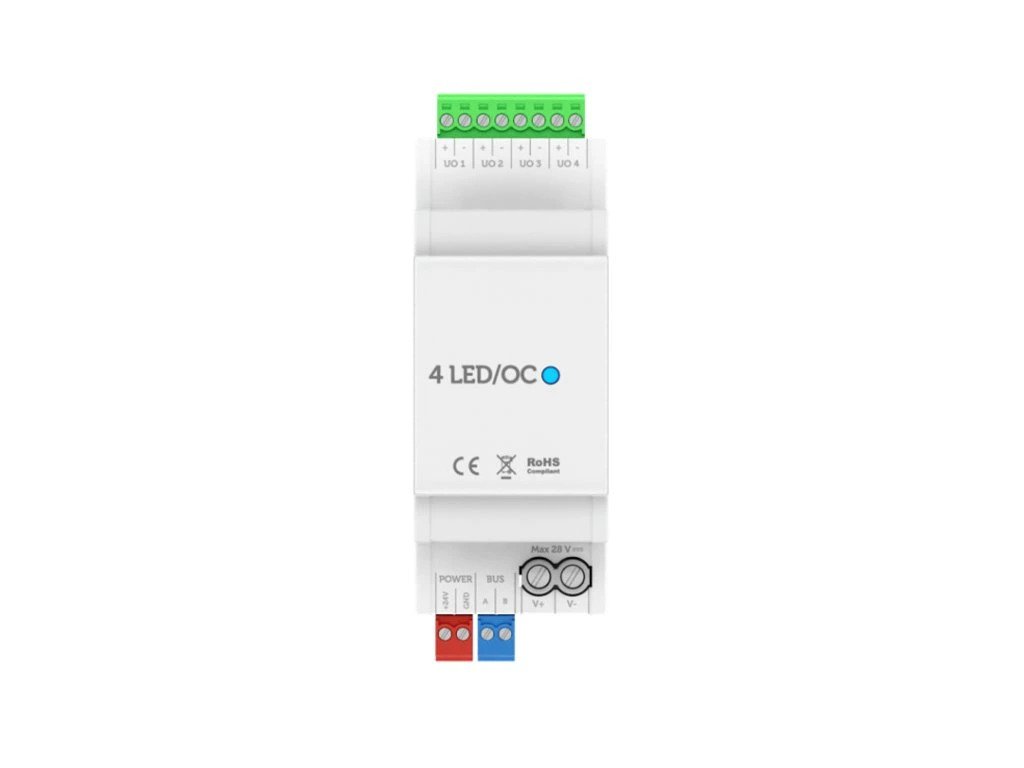

4-kanálový LED/OC modul
Štvorkanálový PWM LED modul pre konštantné napätie. Výstupy konfigurovateľné ako 4 samostatné kanály, 2 kanály pre laditeľnú bielu (tunable white) alebo 1 RGBW kanál.
| Kategória: | Riadiaca jednotka a IO moduly |
|---|---|
| EAN: | 8586022930416 |
| Položka bola vypredaná… | |
Prečo si vybrať 4-kanálový LED/OC modul?
- 3 režimy v jednom – výstup s otvoreným kolektorom, LED stmievač alebo RGB/RGBW
- Ideálne pre menšie projekty – 4 výkonné kanály za zlomok ceny väčšieho modulu
- Úspora miesta – len 2 moduly na DIN lište
Vlastnosti
- 4 LED/OC výstupy (otvorený kolektor) konfigurovateľné ako:
- Výstup s otvoreným kolektorom – digitálne výstupy
- LED stmievač – pracuje s LED svetlami s konštantným napätím (napr. LED pásy), frekvencia nastaviteľná až na 25 kHz (predvolená 587 Hz)
- Laditeľná biela (tunable white) – 2 stmievané výstupy pre LED pásy s teplou a studenou bielou
- RGB/RGBW – 3 alebo 4 výstupy pre plné farebné spektrum
- Elektrické parametre:
- Maximálny prúd: 6 A DC na kanál
- Celkové maximálne zaťaženie: 16 A
- Maximálne napätie: 28 V DC na kanál
- Odporúčaná dĺžka kábla medzi svetlom a modulom:
- 30 m pre kábel 1,5 mm²
- 45 m pre kábel 2,5 mm²
- Stupeň krytia IP20, prevádzková teplota: -20 °C až +55 °C
- Maximálny stratový výkon: 3 W
- Napájanie: 24 V DC ±10 %
- Komunikácia: TapHome Bus (pripojenie k Core jednotke)
- Typ svorkovníc: Skrutkovacie
Ochranné funkcie:
- Tepelná ochrana – pri prehriatí sa prehriaty výstup automaticky vypne (každý výstup má samostatný teplotný senzor)
- Skratová ochrana – elektronická ochrana všetkých výstupov
- Signálové svorky (3,50 mm):
- Prierez vodičov: 0,14–1,5 mm² (AWG 30–14)
- Utahovací moment: 0,2–0,25 Nm
- Dĺžka odizolovanej časti: 6,5–7,5 mm
- Napájacie svorky (6,35 mm):
- Prierez vodičov: 0,34–4,0 mm² (AWG 26–10)
- Utahovací moment: 0,5 Nm
- Dĺžka odizolovanej časti: 7,2 mm
- Montáž na DIN lištu, 2 moduly. Rozmery: šírka 36 mm, výška 59 mm, hĺbka 60 mm
Inštalačná poznámka: Dlhé prívodné káble vytvárajú napäťové špičky (parazitná indukčnosť), ktoré zaťažujú vstup modulu.
- Prívodný kábel od zdroja k modulu: max. 1–1,5 m pri plnom výkone
- Výstupný kábel k LED: bez obmedzenia
- Overenie po montáži: nastavte 95% výkon, po 30 min. skontrolujte teplotu v servisných nastaveniach – max. 55–60°C
- Montáž mimo DIN lišty: odporúčame lokálny zdroj pri module
- Rovnaká fáza: LED zdroj a TapHome zdroj (+24V/GND) musia byť na rovnakej fáze
Príklad výpočtu zaťaženia
Pre 24V LED pásik s príkonom 12 W/m:
- Prúd na meter: 12 W / 24 V = 0,5 A/m
- Maximálna dĺžka pásu na jeden výstup: 6 A / 0,5 A/m = 12 m
- Pri dlhšom páse použite viacero výstupov
- Pri RGB/RGBW pásoch vydeľte celkový príkon 3 alebo 4
Celková kapacita modulu: 16 A × 24 V = 384 W, čo zodpovedá maximálne 32 m LED pásu s príkonom 12 W/m.
Odporúčania pre zapojenie
Pripojenie LED zdroja
LED zdroj musí mať V+ aj V− pripojené priamo do modulu. Nepripájajte V+ priamo na svorkovnicu – prúd musí prechádzať cez modul, aby fungovala ochrana a stmievanie.
Rozloženie záťaže pri vyššom výkone (WW)
Pri vyššom výkone rozložte + vodič LED pásov medzi jednotlivé UO terminály na výstupe. Predídete prehrievaniu svoriek a ochrany na výstupoch budú fungovať správne.
Rozloženie záťaže pri vyššom výkone (RGBW)
Pri RGBW zapojení rozložte spoločný + vodič pásov do samostatných UO+ terminílov. Rovnomerné rozloženie prúdu predlžuje životnosť a zlepšuje funkčnosť ochranných obvodov.
Porovnanie s inými modulmi
| Vlastnosť | 4 LED/OC | 12 LED/OC | 4 Dim |
|---|---|---|---|
| Napätie | 24 V DC | 24 V DC | 230 V AC |
| Kanály | 4 | 12 | 4 |
| Max. prúd/kanál | 6 A | 4 A | 100 VA |
| Najlepšie pre | Malé LED projekty | Veľké RGBW inštalácie | Klasické žiarovky |
| Konektor | Farba | Prierez | AWG | Moment | Odizolovanie | Piny |
|---|---|---|---|---|---|---|
| Výstupy | Sivý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | UO1+, UO1−, UO2+, UO2−, UO3+, UO3−, UO4+, UO4− |
| Napájanie LED | Sivý | 0.34–4 mm² | 26–10 | 0.5 Nm | 7.2 mm | V+, V− |
| Napájanie | Červený | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | +24V, GND |
| Zbernica | Modrý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | Bus A, Bus B |
