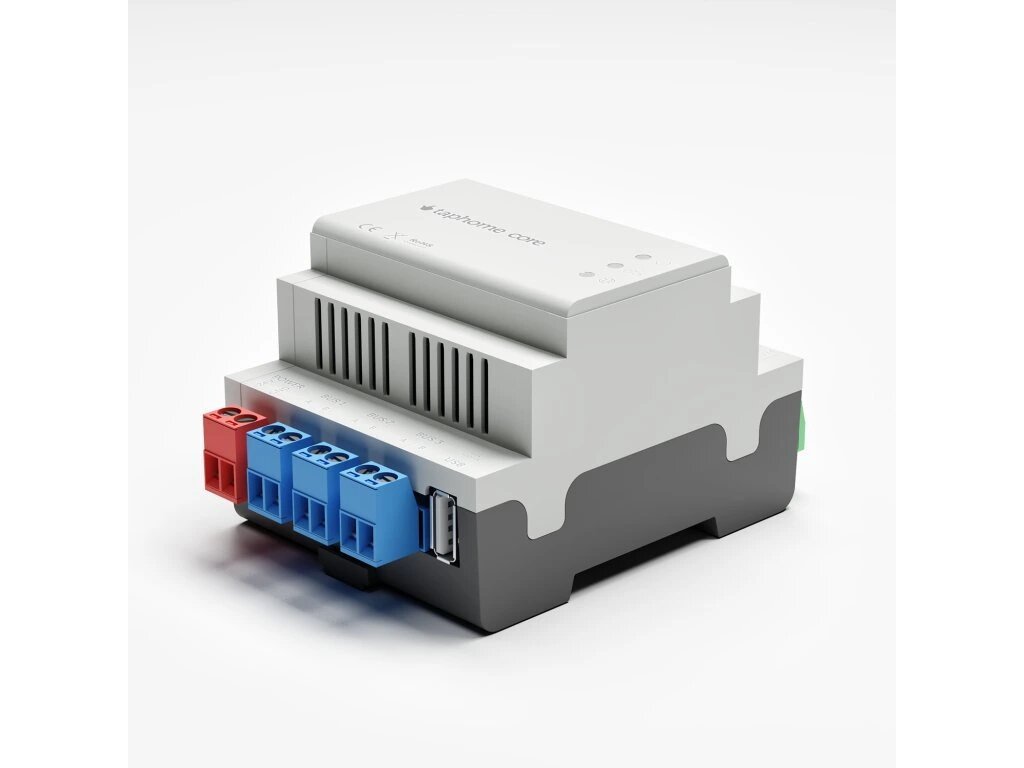

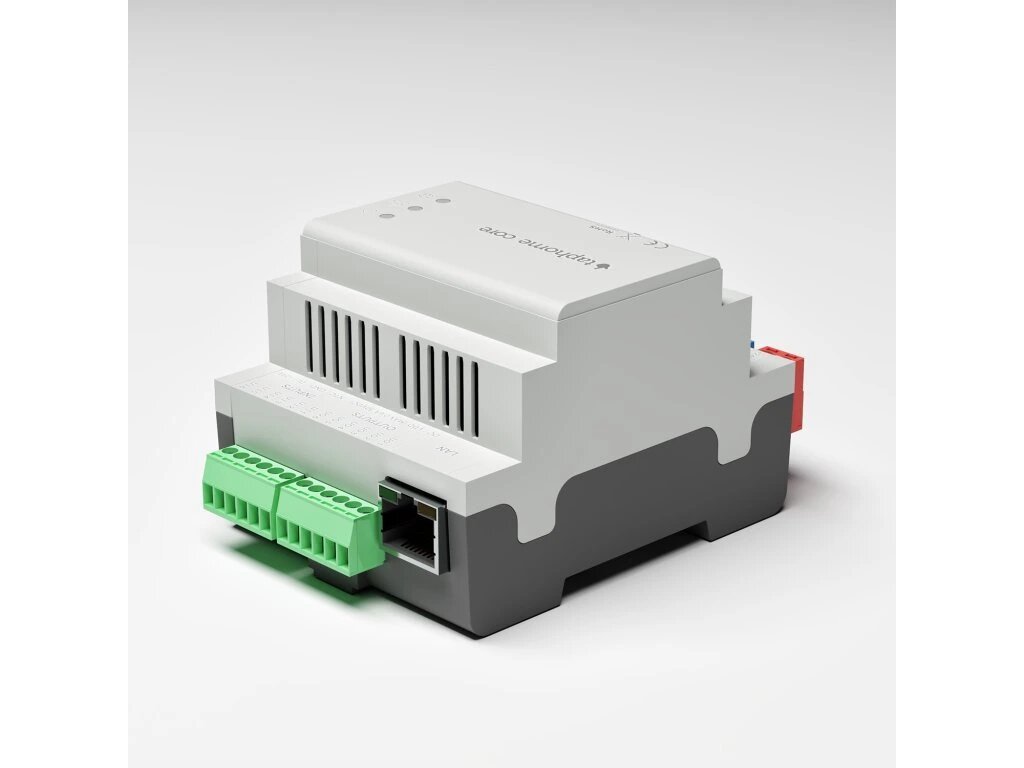

Core
Core je mozek systému. Je to Linuxový počítač. Linux umožňuje řadu funkcí, které odpovídají za velkou škálovatelnost systému - vzdálené aktualizace Core a firmwaru v modulech, kopírování konfigurace do jiných modulů nebo projektů, snadné nasazení nových funkcí. Tři sběrnicové terminály na Core jsou konfigurovatelné pro sběrnici TapHome, Modbus bez potřeby dalších samostatných bran.
| Kategorie: | Řídící jednotka a IO moduly |
|---|---|
| ? Napájení: | 24VDC +-10% |
| ? Spotřeba: | 7W |
| ? DIN lišta: | 4 moduly. Šířka 72 mm, výška 59 mm |
| ? Lan port: | Ano |
| ? Provozní teplota: | 0 - 45 °C |
Vlastnosti
- Linuxový počítač
- 3 univerzální sběrnicové terminály pro:
- TapHome IO moduly. Jeden terminál zvládne maximálně 32 sběrnicových modulů.
- ModBus RTU / TCP pro zařízení třetích stran, např. Systém větrání vzduchu
- 6 univerzálních vstupů konfigurovatelných pro:
- Teplotní vstupy NTC s rozsahem měření odporu 100Ohm-100kOhm +-50Ohm. Odchylka měření na 1 km kabelu Cat6: -0,3 ° C při 25 ° C.
- Tlačítkové vstupy
- Jazýčkové / stavové vstupy
- Vstupy čítače impulsů, frekvence 100 Hz na kanál, vzorkovací frekvence 200 Hz na kanál, čas zapnutí > 5 milisekund
- Analogové vstupy 0-10 V s rozsahem měření napětí 0-12 V DC, jednostranný typ, rozlišení 8 bitů, přesnost 0,1% plného rozsahu, vstupní impedance > kOhm, odmítnutí normálního režimu 50 dB při 55 Hz, doba převodu 1250 milisekund
- Pro analogový vstup 4-20mA je nutné připojit odpor 500Ohm a nastavit v Servisním nastavení vstupního minimálního napětí na 2V
- 6 výstupů s otevřeným kolektorem, maximální proud 600mA @ 30VDC pro každý výstup, maximálně 2A kontinuálně na všech výstupech spolu.
Požadavky na sběrnicový kabel
- Maximální délka každé ze 3 linek na Core je 1200 metrů
- Možnost instalace modulů do všech topologií - hvězda, řetězení, strom
- Stíněný kabel pro sběrnici není nutný
- Minimální vzdálenost od kabelů vysokého napětí není vyžadována
- Konec každé sběrnicové linky musí být zakončen rezistorem 100 Ohm, který je součástí balení
Stažení DWG
