RS485 optický izolátor

Optický izolátor podporuje obousměrný „half-duplex“ přenos pro sítě RS485. Optický izolátor chrání řídicí jednotku TapHome při připojení Modbus RTU nebo jiného zařízení sběrnice RS485.

Pouze pro přihlášené
Kód: EW-485/1/2/SO
1 805,67 Kč 1 492,29 Kč bez DPH
Kategorie: Příslušenství
? Napájení: 9-24V AC / DC
? Spotřeba: Max. 60 mA
? Krytí: IP40
? Gal. izolace: Max. 1kV DC
? Ochrana ESD: puls Max. 600W
? Přenos: obousměrný, half-duplex
? Rychlost: až 1 Mbit
? Rozměry: 74 x 32 x 25 (mm) s terminály
? Provozní teplota: -20 až 60 °C

Použití optického izolátoru je povinné, pokud je splněna jedna z podmínek:

  • Externí zařízení je napájeno jiným (obvykle interním) zdrojem energie a nemá galvanické ani optické oddělení
  • TapHome modul nebo jiné zařízení RS485 je připojeno k TapHome BUS a samotný vodič nebo zařízení je mimo ochranu před bleskem. Toto je nejběžnější situace, když připojujete moduly TapHome v zahradním domku nebo meteo stanici na střeše. V tomto případě musí být také zdroj energie galvanicky izolován - nejjednodušší je použít samostatný zdroj energie.

Strana SLAVE je externí zařízení MASTER strana je chráněné zařízení, obvykle TapHome Core řídicí jednotka

Izolátor musí být vždy nainstalován na straně jednoho z chráněných zařízení (MASTER) - co nejblíže k němu.

K dosažení ochrany musí být zařízení SLAVE napájeno jiným zdrojem energie než zařízením MASTER (TapHome Core a moduly).



Vlastnosti

  • 2-směrný half-duplex přenos
  • Velmi rychlé přepínání přenosové cesty s 1 bitovým rozlišením bez ohledu na rychlost přenosu

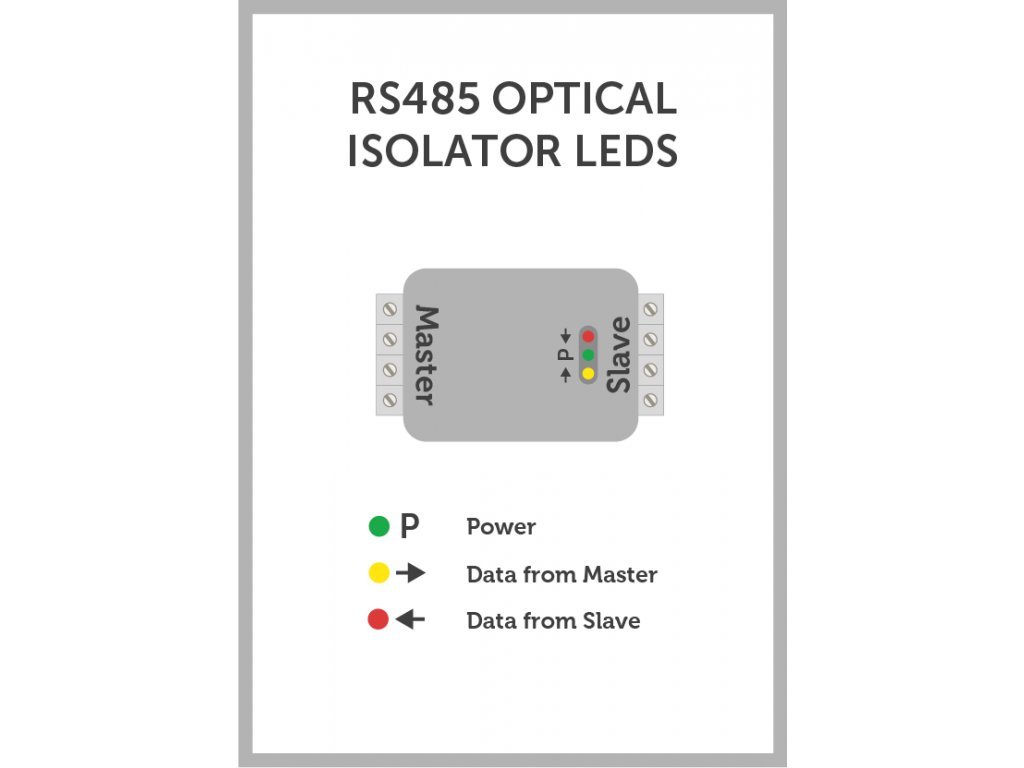

  • Indikace přenosu dat pomocí LED diod, s rozlišením směru
  • Ochrana ESD - strana SLAVE, ochrana proti přepětí



RS485 Optický izolátor
