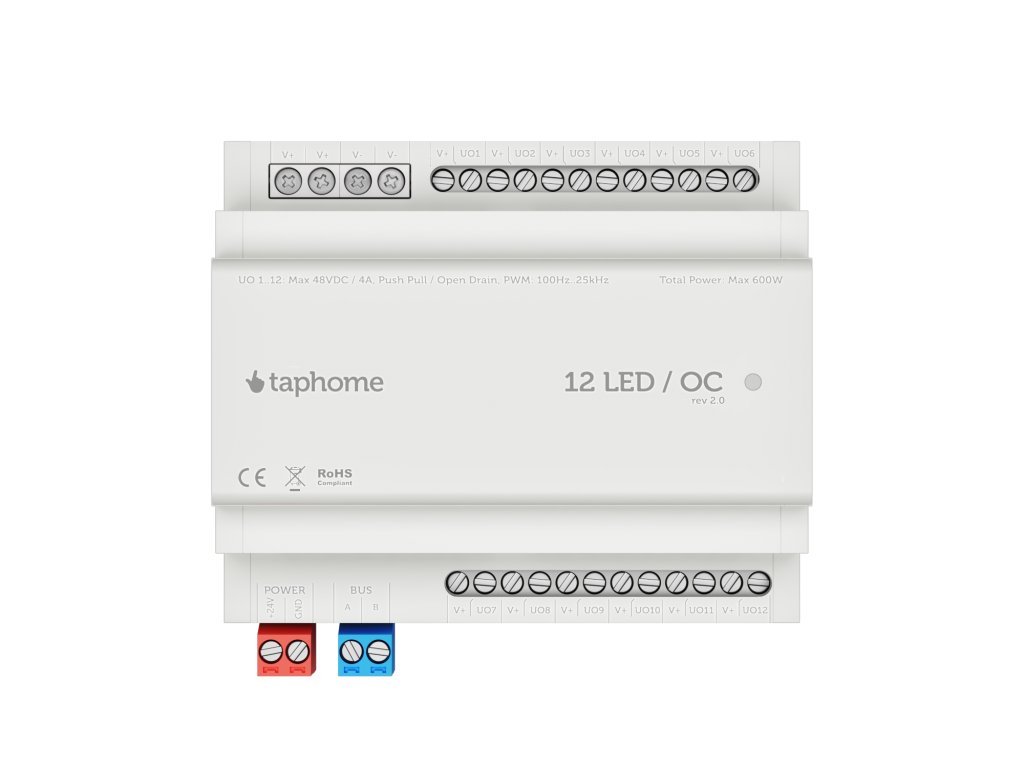

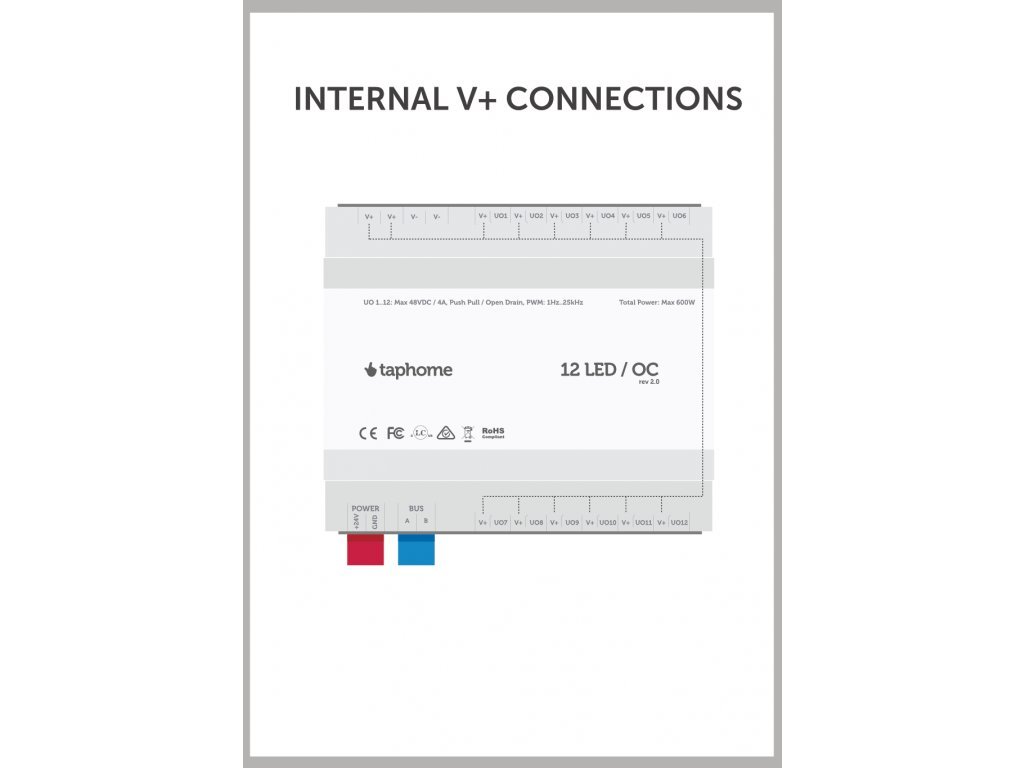

12 LED / OC
Modul přizpůsobený pro stmívání LED pásů. 12 kanálů stačí pro ovládání 4 RGB pásků z jednoho modulu. Modul umožňuje ovládání dlouhých LED pásů díky vysokému maximálnímu výkonu.
| Kategorie: | Řídící jednotka a IO moduly |
|---|---|
| EAN: | 8586022930041 |
| ? Napájení: | 24VDC +-10% |
| ? Krytí: | IP20 |
| ? DIN lišta: | 6 modulů. Šířka 107 mm | Výška 59 mm |
| ? Max. napětí: | 48V |
| ? OC výstup: | 4A DC |
| ? Max. zatížení: | 25A |
| ? Provozní teplota: | -20 °C až +55 °C |
Vlastnosti

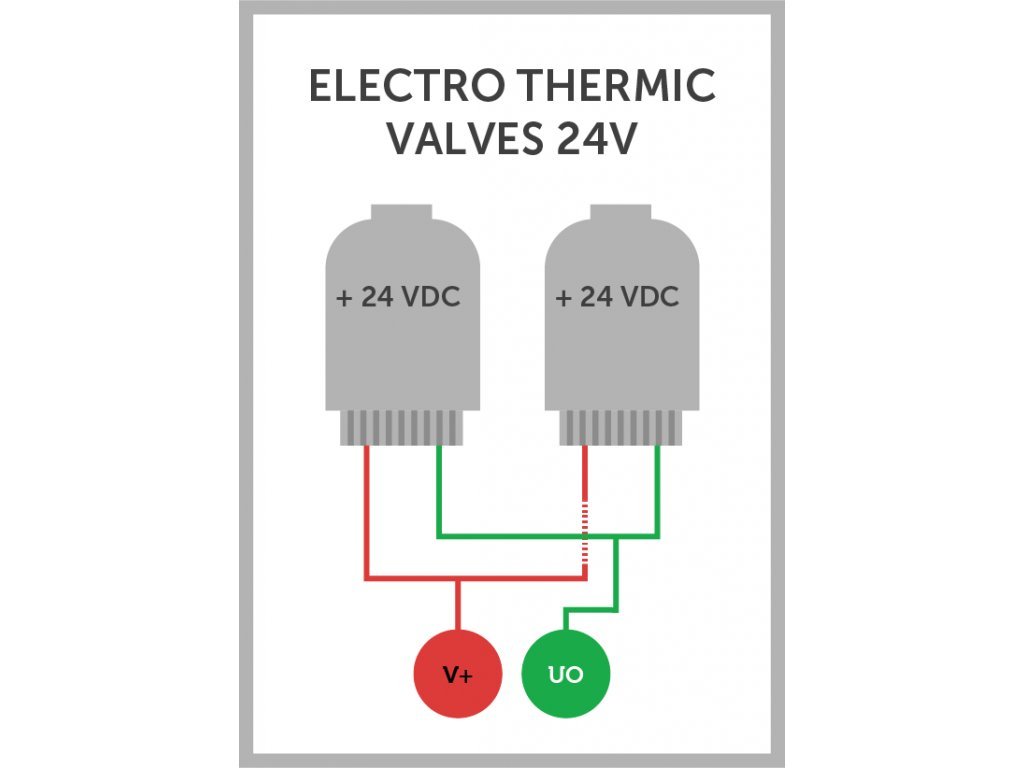

- 12 LED / OC výstupů konfigurovatelných pro:
- Spínač – digitální výstupy s otevřeným kolektorem

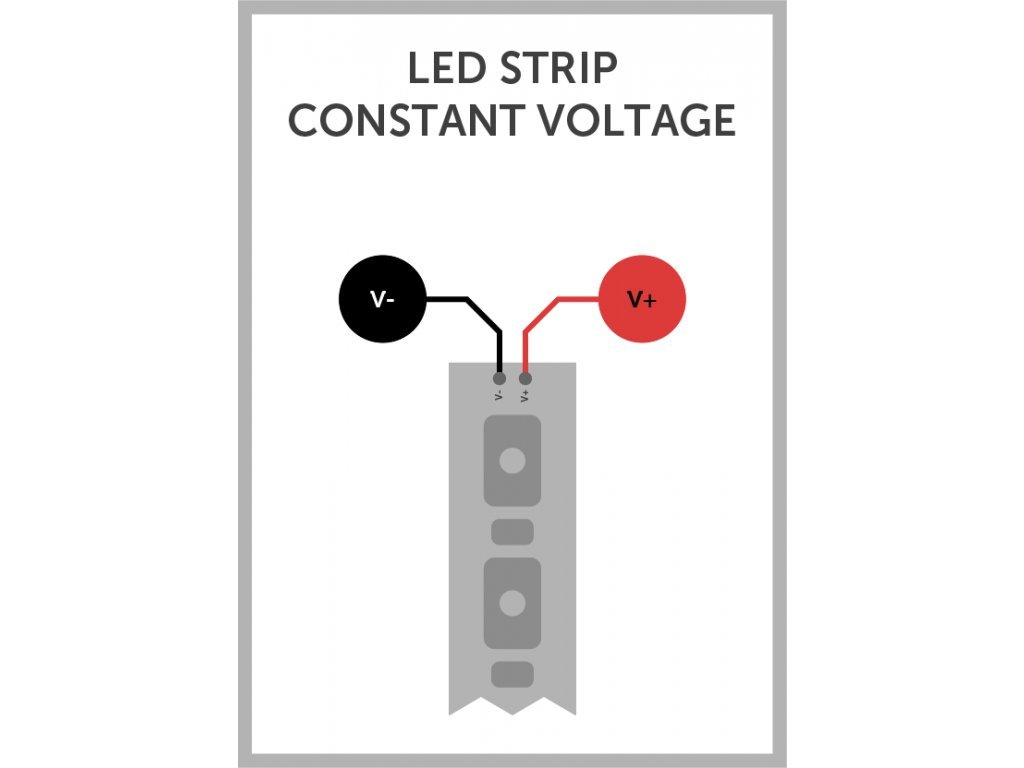

- Stmívač LED – pracuje s LED světly s konstantním napětím, obvykle s LED pásky
- Pulzně-šířková modulace (PWM) – výstupní frekvence konfigurovatelná od 100 Hz do 25 kHz
- Výstupní vlastnosti:
- Maximální proud 4 A DC na kanál
- Maximální celkové zatížení 25 A
- Maximální napětí 48 VDC na kanál
- Doporučené délky kabelů mezi LED páskem a modulem:
- 30 metrů pro kabel 1,5 mm²
- 45 metrů pro kabel 2,5 mm²
- Krytí IP20, provozní teplota: −20 °C až +55 °C
- Maximální ztrátový výkon 3 W

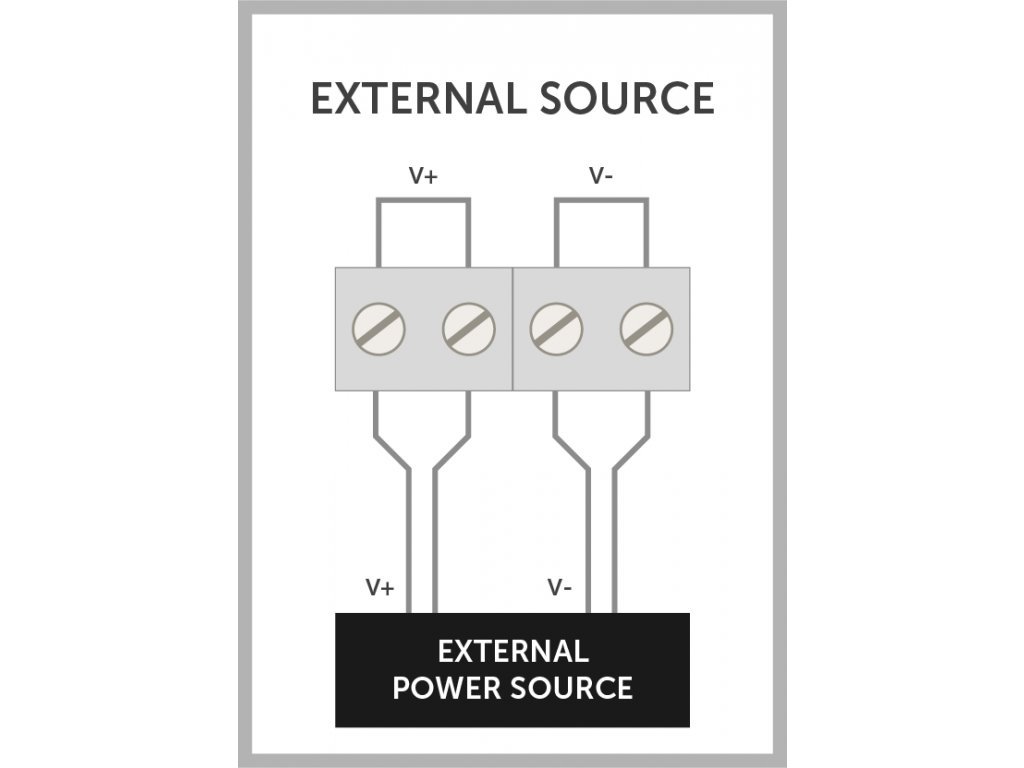

- Napájení 24 VDC ±10 %
- DIN lišta, šířka 6 DIN modulů (107 mm), výška 59 mm
Příklad výpočtu zatížení
Pro 24 V LED pásek s 12 W/m:
-
Výpočet zatížení na jeden kanál:
- 12 W / 24 V = 0,5 A na každý metr LED pásku
- Maximální zátěž na výstup je 4 A
- 4 A / 0,5 A/m = 8 metrů je maximální délka pásku na jeden výstup
- Delší pásky lze rozdělit a ovládat pomocí více výstupů
- Pro RGB pásky dělit W/m třemi, pro RGBW čtyřmi
-
Výpočet celkového zatížení modulu:
- Celkové zatížení modulu: 25 A
- Pro 24 V: 25 A × 24 V = 600 W
- 600 W / 12 W/m = 50 metrů je celková maximální délka všech pásků
